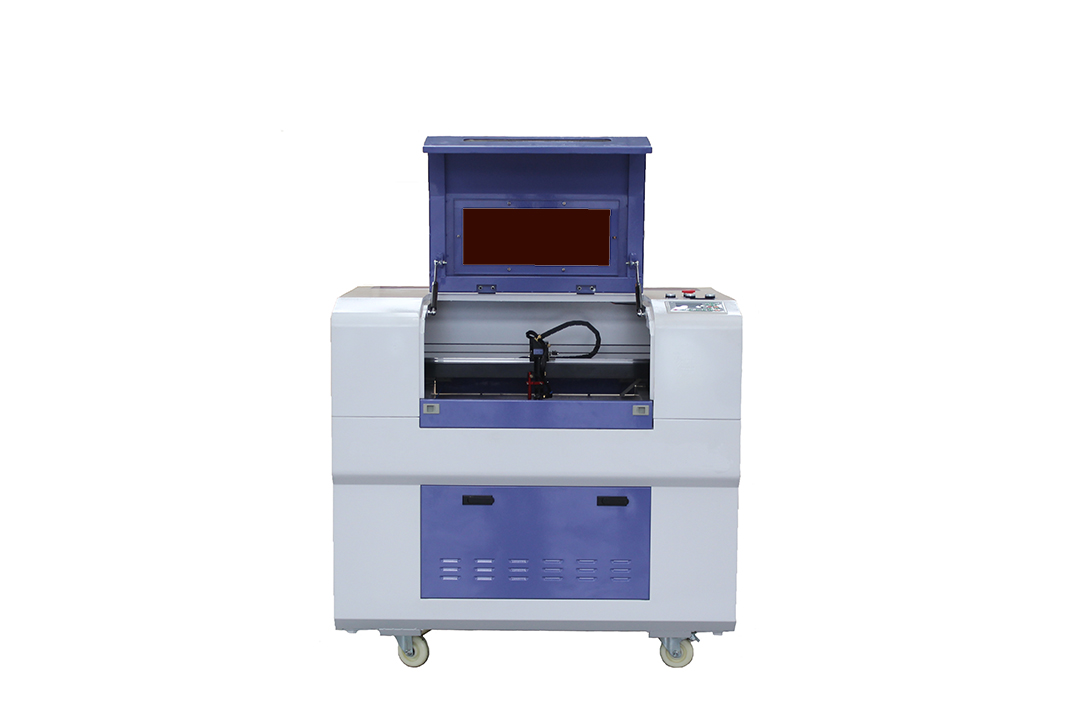

CNC-Laser 600 x 400 – CO2

Beschreibung

Mit den CO₂ Laser Maschinen von CNC4ALL GmbH bekommen Sie eine kinderleicht zu bedienende CNC-Maschine zu einem unschlagbaren Preis!

Abhängig von den persönlichen Wünschen und Bedürfnissen sind verschiedene Baugrößen erhältlich, die alle auf dem in der Praxis bestens bewährten Prinzip aufbauen:

• Hochwertige, langlebige Komponenten in einem edlen, anwendungsfreundlichem Design,
• gepaart mit einfacher, intuitiv zu bedienender Software und qualitativ hochwertiger Verarbeitung.



Die CNC Laserschneid-Anlage 600 x 400 – CO₂ bietet folgende technische Daten:

• Arbeitsbereich: 600 x 400 mm
• Arbeitstisch automatisch höhenverstellbar für unterschiedliche Materialstärken bis 250 mm und zum einfachen Fokussieren
• Laser von 75 W bis 100 W
• Schneidgeschwindigkeit (abhängig vom Material und Stärke) bis zu 150 mm/s
• Tisch-Ausführung im Lamellenblech Design (Aluminium)
• Geschlossene Bauweise aus Stahl, die Sichtfenster sind getönt
• Absaugeinrichtung um den entstehenden Rauch abzusaugen
• Drehachse: Das Backenfutter der Drehachse hat einen maximalen Durchmesser von 80 mm. Im Arbeitsraum der Laseranlage ist eine Steckverbindung für die Drehachse vorgesehen. Die Drehachse wird im Arbeitsraum platziert, wird die Drehachse nicht mehr benötigt, kann sie wieder herausgenommen werden. Für die Drehachse ist der Arbeitstisch automatisch höhenverstellbar Voraussetzung.

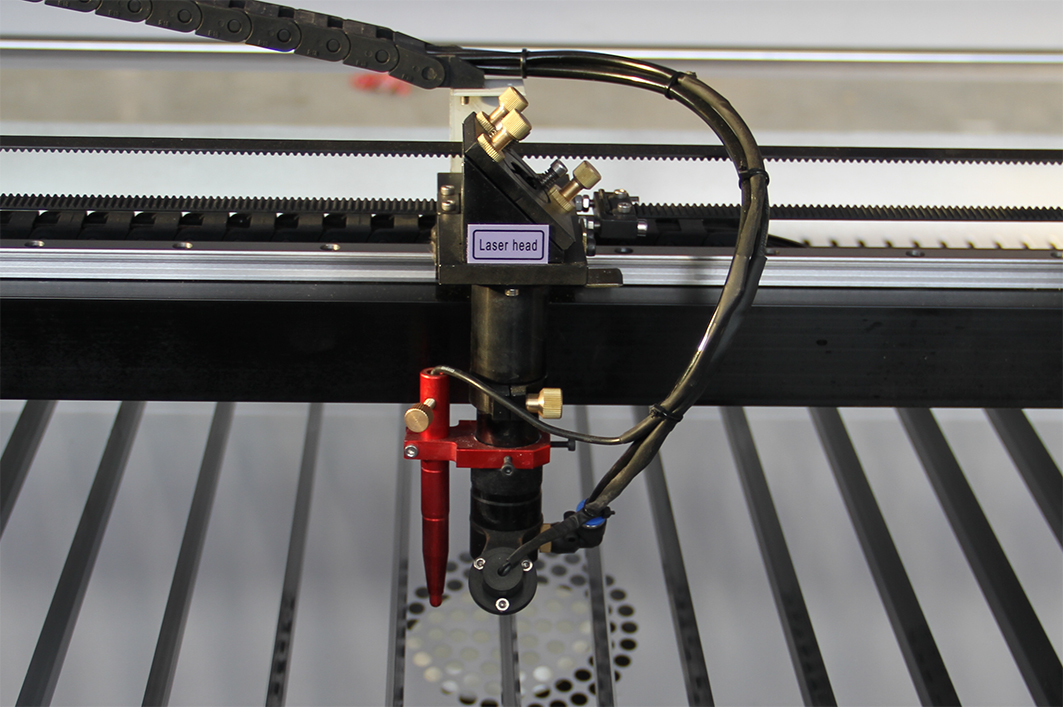

Laser

• Laser Röhre Reci von 75 W bis 100 W
• Hochwertige Linse und Spiegel
• Minimale Linienstärke ≤ 0.15 mm
• Wasserkühlsystem für die CO₂ Laser Röhre
• Red-Dot zur Identifizierung des Startpunktes
• Luftpumpe um die Laserlinse vor Rauch zu schützen



Antriebssystem

• Leadshine Schrittmotoren
• Hiwin Linearschienen und Laufwagen

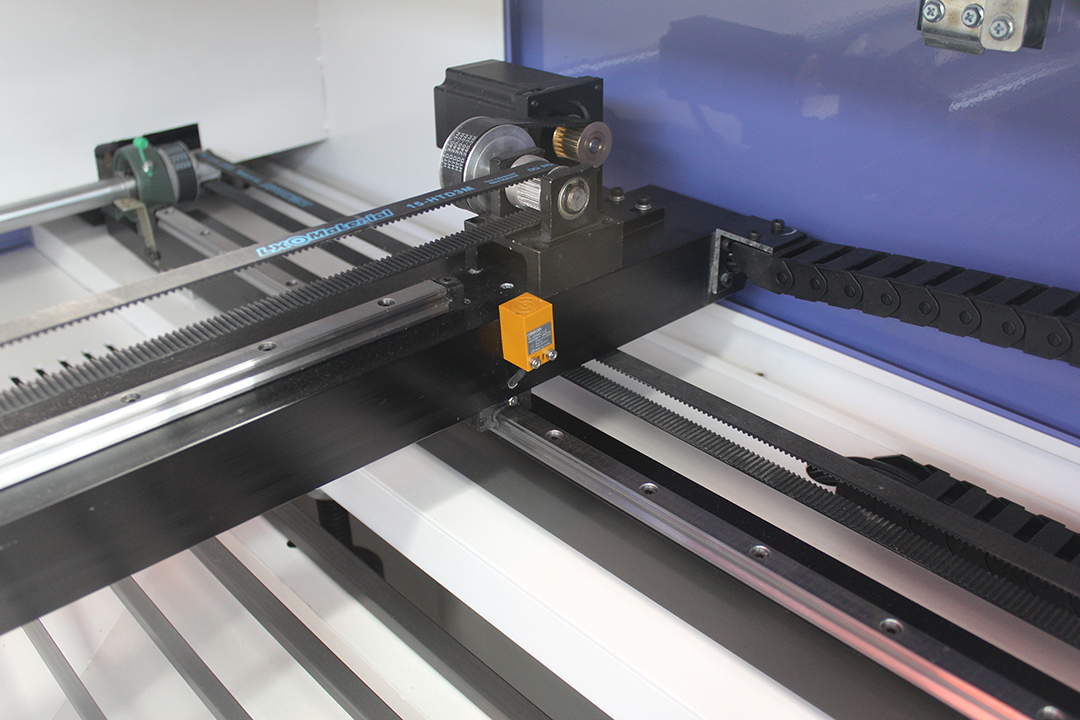

• Riemenantrieb mittels Synchronriemen
• Positioniergenauigkeit 0.01 mm
• Wiederholgenauigkeit 0.02 mm



Elektronik

• Ruida Steuerungscontroller
• Leadshine Endstufen
• Netzteil 48V
• Spannungswandler 24V für den Controller
• Hauptschalter
• Sicherung von Schneider Electronic
• Omron Sicherheitsschalter
• Sicherheitseinrichtung – Not-Aus Abschaltung
• Stromanschluss 230 V



Software

• Software: RDworks, Kompatibel mit Lightburn
• Unterstützte Dateiformate DXF, BMP, JPEG, AI und weitere…
• Die Dateiübertragung zum Laser erfolgt per USB-Anschluss



Sonstige Merkmale

• Empfohlene Umgebungstemperatur: 0 – 45  °C
• Luftfeuchtigkeit: 5 – 95 %
• Eigengewicht: 130 kg
• Versandgewicht 180 kg
• Außenabmessungen: Länge 116 cm (75-90W) / 146 cm (ab 90W) x Breite 87 cm x Höhe 110 cm



Geprüft nach den Richtlinien

• 2006/42/EC Maschinensicherheitsverordnung
• 2014/35/EU Niederspannungsrichtlinie
• 2014/30/EU Elektromagnetische Verträglichkeit (EMV)
• Laser Klasse IV
